應用

可編程直流電源SYSKON P800-60（電壓0-60V；電流0-40A；最大功率800W）用于生成標準大眾vw80000-2017(原LV124)第7章節規定的波形

E-09壓降重置

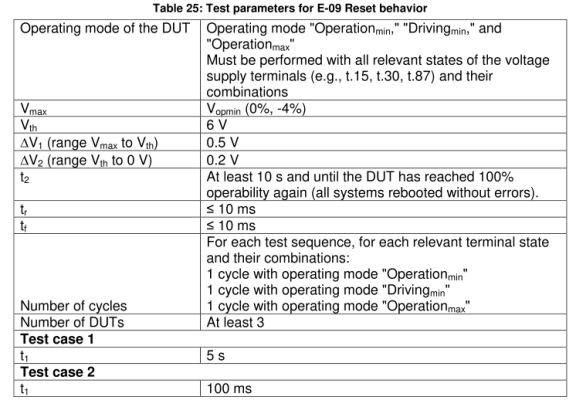

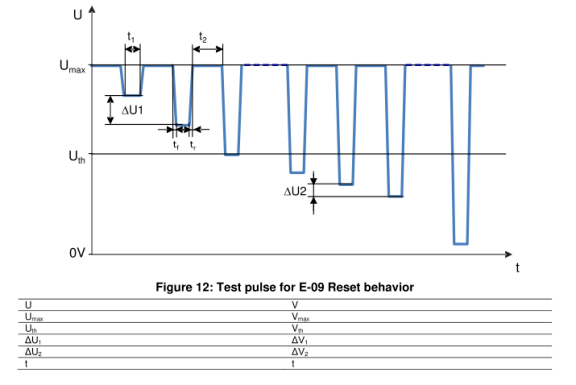

脈沖規格

序列功能設定

該電源的序列功能用于生成所需的測試脈沖信號，可以使用我們的軟件GM SYSKON SFP來進行設定。

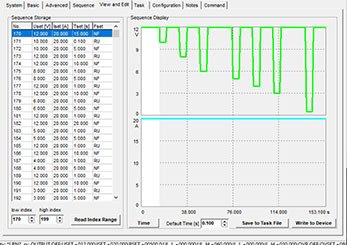

通過對下圖中170-195進行參數設定來得到需要的輸出信號波形

這些設定好的各序列參數可以保存為TXT文本格式（ANSI碼），如下這樣：

//STORE storage#, voltage[V], current[A], time[sec], function

//標準中Vopmax和Vopmin 需要根據用戶要求給出，下列程序中直體現公式

STORE 170, Vopmin, 20, 15, NF

STORE 171, 7, 20, 0.01, RU

STORE 172, 7, 20, 5, NF

STORE 173, Vopmin, 20,0.01, RU

STORE 174, Vopmin, 20, 10, NF

STORE 175, 6.5, 20, 0.01, NF

STORE 176, 6.5, 20, 5, NF

STORE 177, Vopmin, 20,0.01, NF

STORE 178, Vopmin, 20, 10, NF

STORE 179, 6, 20, 0.01, NF

STORE 180, 6, 20, 5, NF

STORE 181, Vopmin, 20,0.01, NF

STORE 182, Vopmin, 20, 20, NF

STORE 183, 5.8, 20, 0.01, NF

STORE 184, 5.8, 20, 5, NF

STORE 185, Vopmin, 20,0.01, NF

STORE 186, Vopmin, 20,10, NF

STORE 187, 5.6, 20, 0.01, NF

STORE 188, 5.6, 20, 5, NF

STORE 189, Vopmin, 20,0.01, NF

STORE 190, Vopmin, 20,10, NF

STORE 191, 5.4, 20, 0.01, NF

STORE 192, 5.4, 20, 5, NF

STORE 193, Vopmin, 20,0.01, NF

STORE 194, Vopmin, 20,10, NF

STORE 195, 0,0,0,CLR

這些文本可以進行編輯并保存，而后在軟件的TASK中打開，就可以將設置加載到電源設備中，得出相應波形。

序列的參數設定如下圖：

起始序列=170

終止序列=195

重復=1

序列的執行通過在Sequence中點擊觸發按鈕GO
